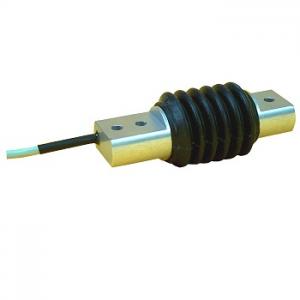

The measuring element of this load cell consists of a double bending beam with strain gauges, the resistance of which changes with the application of force. Upon applying a voltage to the strain gauge bridge, the change in the strain gauge...
Manufacturer : Burster Praezisionsmesstechnik Gmbh
Type | Weighing Beam |
Application | Tension & Compression |
Full Scale | 1.1 lbs 2.2 lbs 4.5 lbs 11.2 lbs 22 lbs 45 lbs 112 lbs 220 lbs 450 lbs |
Output | 1 mV/V 1.5 mV/V |
Precision | ±0.1 % FS ±0.25 % FS ±0.5 % FS |
Excitation | 5 V DC 10 V DC |
IP Rating | IP54 |
Min Temperature | -30 °C |
Max Temperature | 90 °C |
8511 Bending Beam Load Cell | Datasheet |
8511-5005 CAD Drawing | Drawings |
8511-5005-v010 CAD Drawing | Drawings |
8511-5010 CAD Drawing | Drawings |
8511-5010-v010 CAD Drawing | Drawings |
8511-5020 CAD Drawing | Drawings |
8511-5020-v010 CAD Drawing | Drawings |
8511-5050 CAD Drawing | Drawings |
8511-5050-v010 CAD Drawing | Drawings |
8511-5100 CAD Drawing | Drawings |
8511-5100-v010 CAD Drawing | Drawings |
8511-5200 CAD Drawing | Drawings |
8511-5200-v010 CAD Drawing | Drawings |
8511-5500 CAD Drawing | Drawings |
8511-5500-v010 CAD Drawing | Drawings |
8511-6001 CAD Drawing | Drawings |
8511-6001-v010 CAD Drawing | Drawings |
8511-6002 CAD Drawing | Drawings |
8511-6002-v010 CAD Drawing | Drawings |
